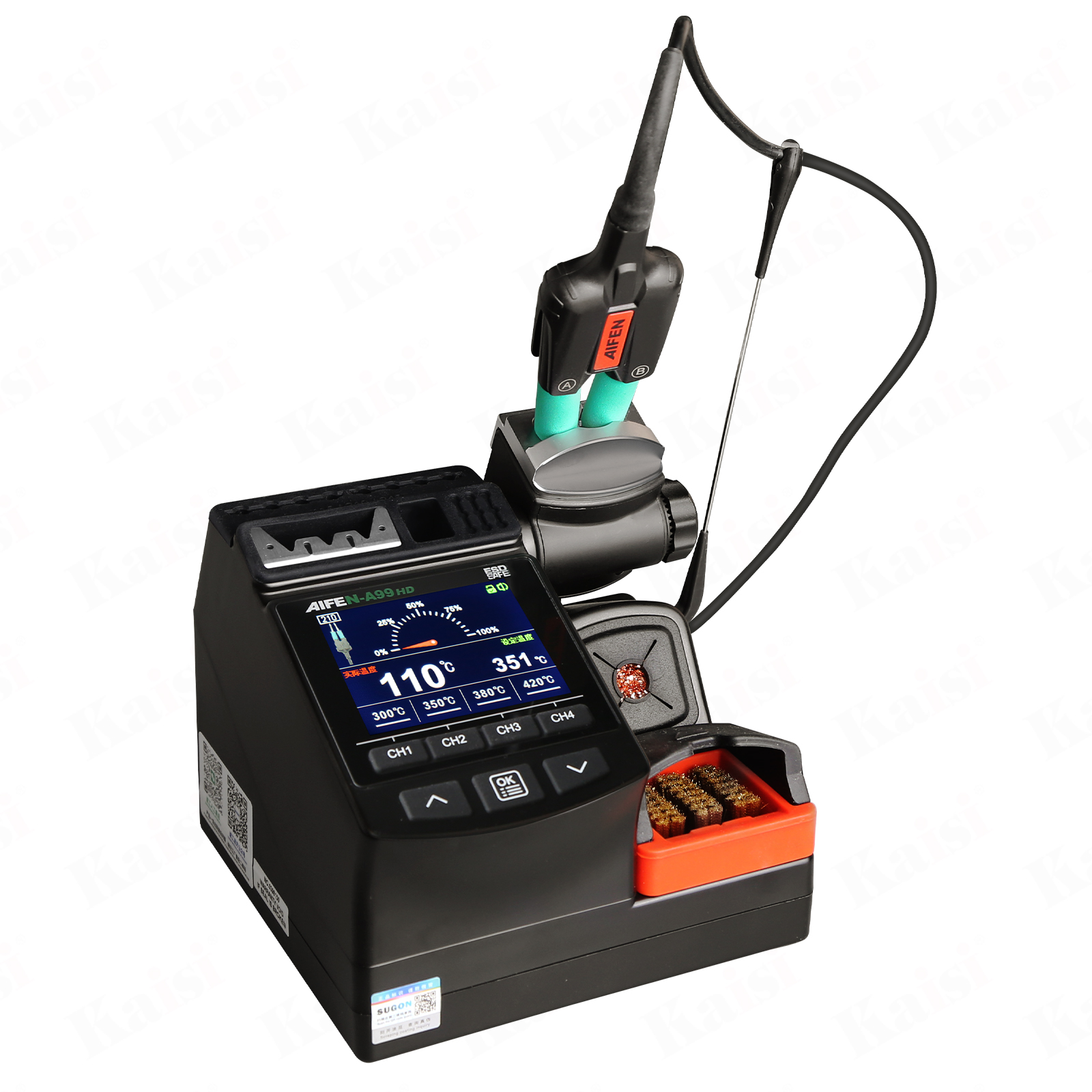

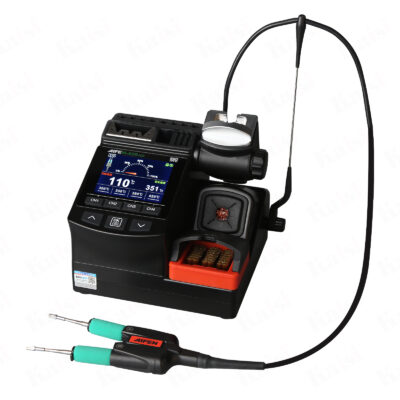

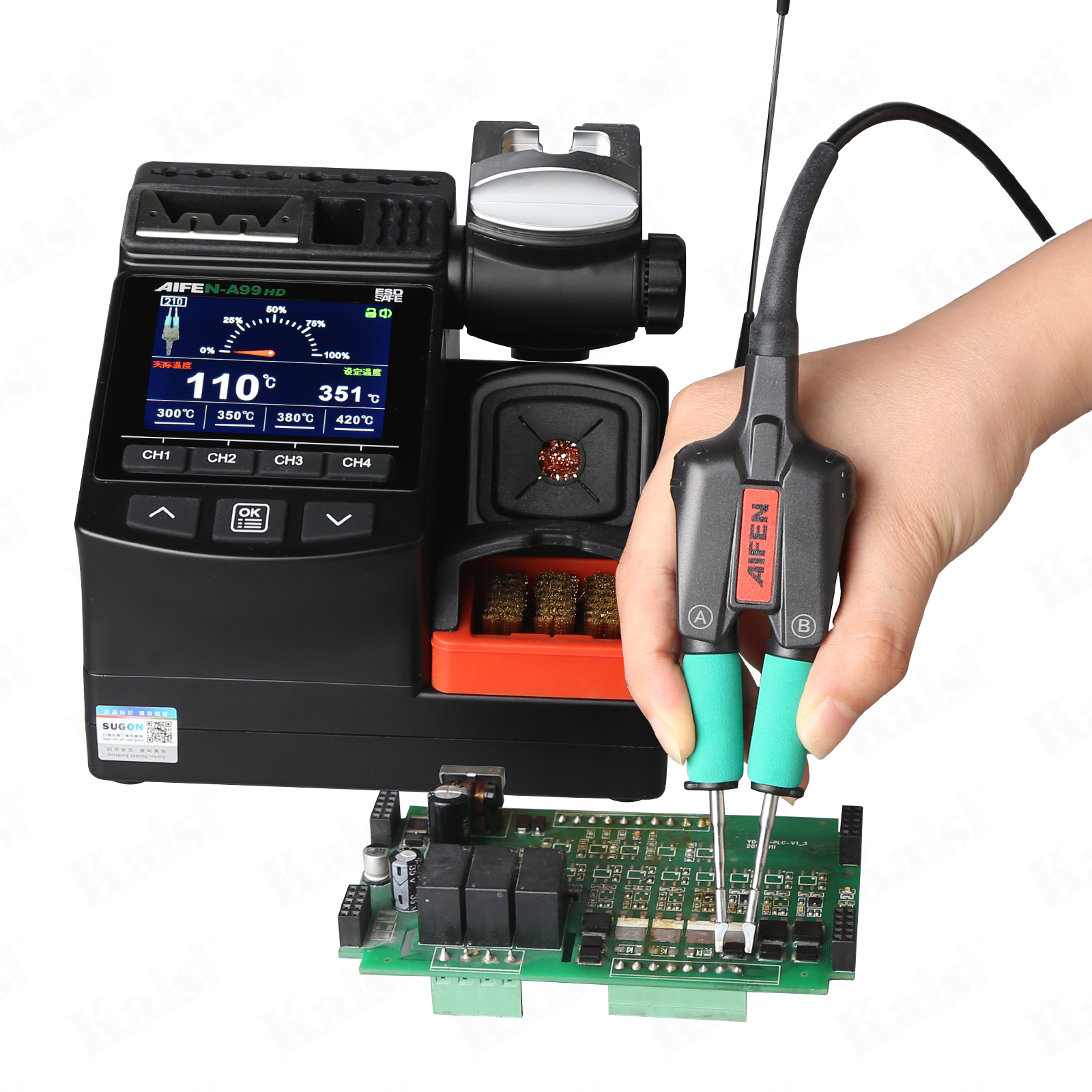

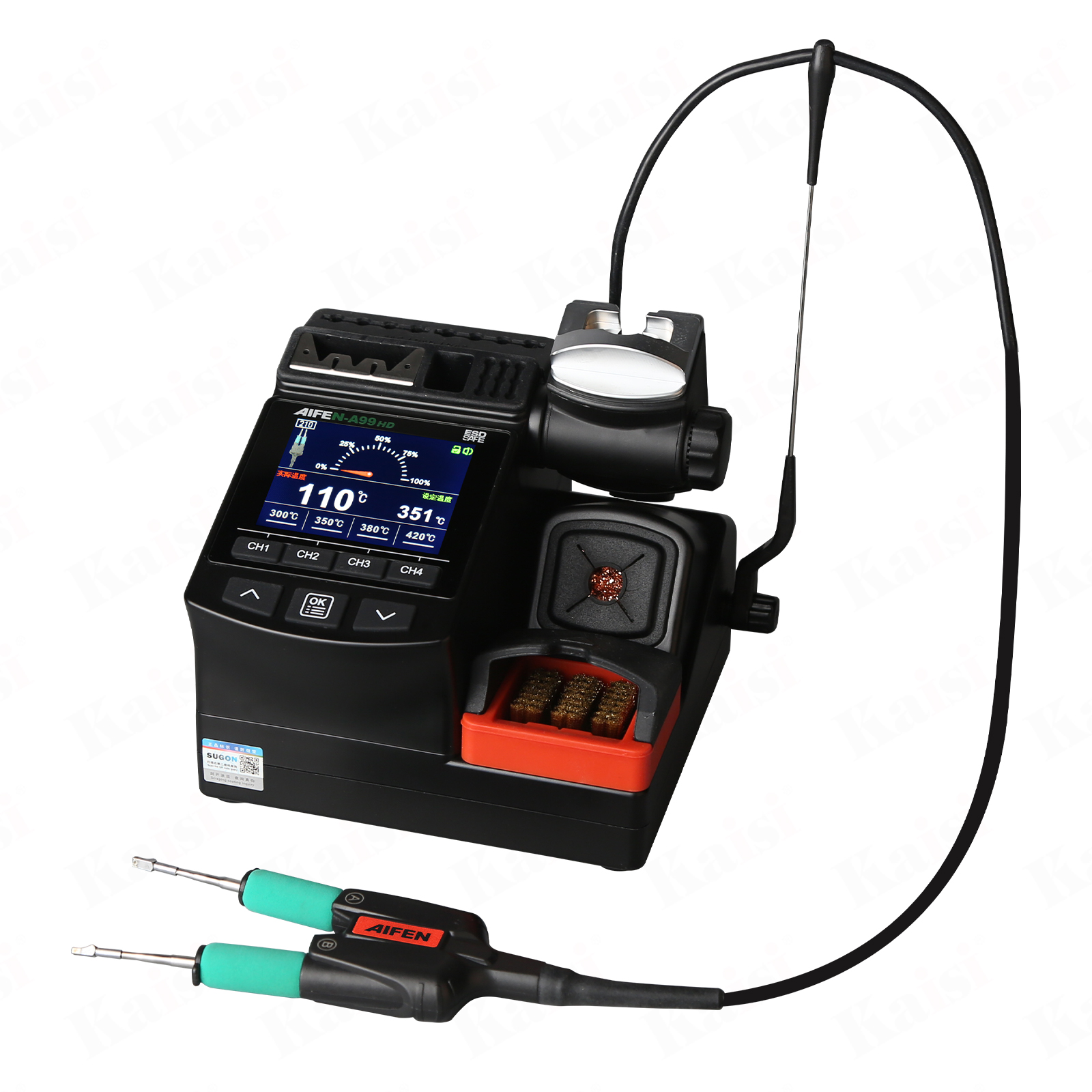

Máy hàn Aifen A99 HD (tay hàn nhíp 210)

Phạm vi nhiệt độ: 100~450°C/212~842°F

Gói bao gồm:

1 x Trạm hàn A99HD

1 x Tay cầm hàn nhíp

2 x mũi hàn 210

2 x mũi hàn nhíp

1 x Dây nguồn

HƯỚNG DẪN

Mô tả chức năng

Điện áp đầu vào: AC100-240V 50/60Hz

Công suất cực đại:

+ Tay cầm 210 65W

+ Tay cầm 245 180W

+ Tay cầm nhíp 210 120W

+ Tay cầm nhíp 245 320W

Phạm vi kiểm soát nhiệt độ: 100 °C -450 °C (212 °F -842 °F)

Hướng dẫn vận hành

A. Kết nối

Lưu ý: Khi kết nối và ngắt kết nối tay cầm, hãy nhớ tắt nguồn để tránh làm hỏng bảng mạch điều khiển.

1. Kết nối tay cầm với ổ cắm tay cầm trên máy chủ.

2. Bộ phận gia nhiệt cần thiết cho thiết bị.

3. Sắp xếp bàn hàn và đặt tay cầm lên giá đỡ tay cầm.

4. Kết nối nguồn điện đúng cách.

5. Bật công tắc nguồn, cửa sổ hiển thị “ngủ” và trạm hàn đang ở chế độ chờ.

B. Cài đặt và bảo quản nhiệt độ

Làm nóng lên:

Nhấn trực tiếp phím “A” một lần, nhiệt độ cài đặt sẽ tăng thêm 1 °C. Cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ cài đặt; Nếu bạn giữ phím “A” ít nhất một giây, nhiệt độ cài đặt sẽ tăng nhanh cho đến khi đạt được nhiệt độ cài đặt mong muốn, sau đó nhấn lại phím “A”.

Làm mát:

Nhấn trực tiếp phím “V” một lần, nhiệt độ cài đặt sẽ giảm 1 °C. Cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ cài đặt; Nếu bạn giữ phím “V” ít nhất một giây, nhiệt độ cài đặt sẽ giảm nhanh cho đến khi đạt được nhiệt độ cài đặt mong muốn, và sau đó nhả phím “V”.

Lưu trữ:

Sau khi thiết lập các giá trị tham số, hãy chọn kênh mong muốn từ “CH1”, “CH2”, “CH3” và “CH4” rồi nhấn và giữ để hoàn tất quá trình lưu trữ.

Kêu gọi:

Khi cần lấy dữ liệu bộ nhớ, chỉ cần nhấn “CH1” một lần (ít hơn 1 giây) để lấy dữ liệu đã lưu và tương tự, nhấn “CH2” hoặc “CH3” hoặc “CH4” để lấy dữ liệu bộ nhớ.

C. Chế độ hiển thị

Nhấn nhanh phím 🆗 để vào Menu Cài đặt Hệ thống/ System Settings Menu → chọn Chế độ Hiển thị/ Display Mode → chọn Chế độ Đường cong/Tiêu chuẩn / Curve/Standart mode → nhấn nhanh phím 🆗 để chọn – nhấn và giữ phím 🆗 để thoát.

D. Cài đặt ngôn ngữ

Nhấn nhanh phím 🆗 để vào Menu Cài đặt hệ thống → chọn Cài đặt ngôn ngữ / Language → chọn ngôn ngữ bạn cần -> nhấn nhanh phím 🆗 để chọn → nhấn và giữ phím 🆗 để thoát.

E. Kênh sưởi ấm

Nhấn nhanh phím 🆗 để vào Kênh sưởi ấm/ Heating Chanel → chọn Nhíp/đơn/ Tweezer/ single → nhấn nhanh phím 🆗 để chọn -> nhấn lâu 🆗 để thoát.

F. Đơn vị nhiệt độ

Nhấn nhanh nút 🆗 để vào Menu Cài đặt hệ thống → Chọn Nhiệt độ Đơn vị/ Temperature unit → chọn °C/°F → nhấn nhanh nút 🆗 để chọn → nhấn và giữ phím 🆗 để thoát.

G. Hiệu chuẩn nhiệt độ

Nhấn nhanh nút 🆗 để vào Menu Cài đặt hệ thống → chọn Hiệu chuẩn nhiệt độ/ Temperature Calibration → đặt nhiệt độ tăng hoặc giảm ± 99 °C → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

H. Nhiệt độ khi ngủ

Nhấn nhanh nút 🆗 để vào Menu Cài đặt hệ thống → chọn Nhiệt độ khi ngủ/ Sleep Temperature → chọn 50 °C -200°C → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

I. Cài đặt âm thanh

Nhấn nhanh phím 🆗 để vào Menu Cài đặt hệ thống → chọn Cài đặt âm thanh/ Sound → chọn BẬT/TẮT → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

J.Khóa

Nhấn nhanh phím 🆗 để vào Menu Cài đặt hệ thống → chọn Khóa phím/ Key Lock → chọn BẬT/TẮT → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

K. Tốc độ nhân đôi quan trọng

Nhấn nhanh nút 🆗 để vào Menu Cài đặt hệ thống → chọn Tốc độ nhân đôi phím/ Key Doubling Speed → có thể chọn tốc độ nút 1x/5x/10x → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

L. Độ sáng

Nhấn nhanh phím 🆗 để vào Menu Cài đặt Hệ thống → chọn Độ sáng/ Brightness → chọn Độ sáng 010-100 → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

M. Khôi phục

Nhấn nhanh phím 🆗 để vào Menu Cài đặt Hệ thống → chọn Khôi phục/ Restore → chọn CÓ/KHÔNG → Nhấn nhanh 🆗 để chọn → Nhấn và giữ phím 🆗 để thoát.

Ký hiệu và giải thích

1. Khi bộ phận gia nhiệt của trạm hàn bị cháy và hỏng, hoặc khi bộ phận gia nhiệt không được đặt vào tay cầm, trạm hàn sẽ hiển thị: Không có dụng cụ/ No tool và phát ra tiếng bíp ngắt quãng.

2. Khi thanh gia nhiệt bị cháy và đoản mạch, trạm hàn sẽ hiển thị “ngắn mạch ⛔” và phát ra tiếng bíp liên tục. Cần tháo thanh gia nhiệt bị đoản mạch và tắt nguồn máy chủ. Sau 1 phút, có thể khôi phục bằng cách bật máy.
